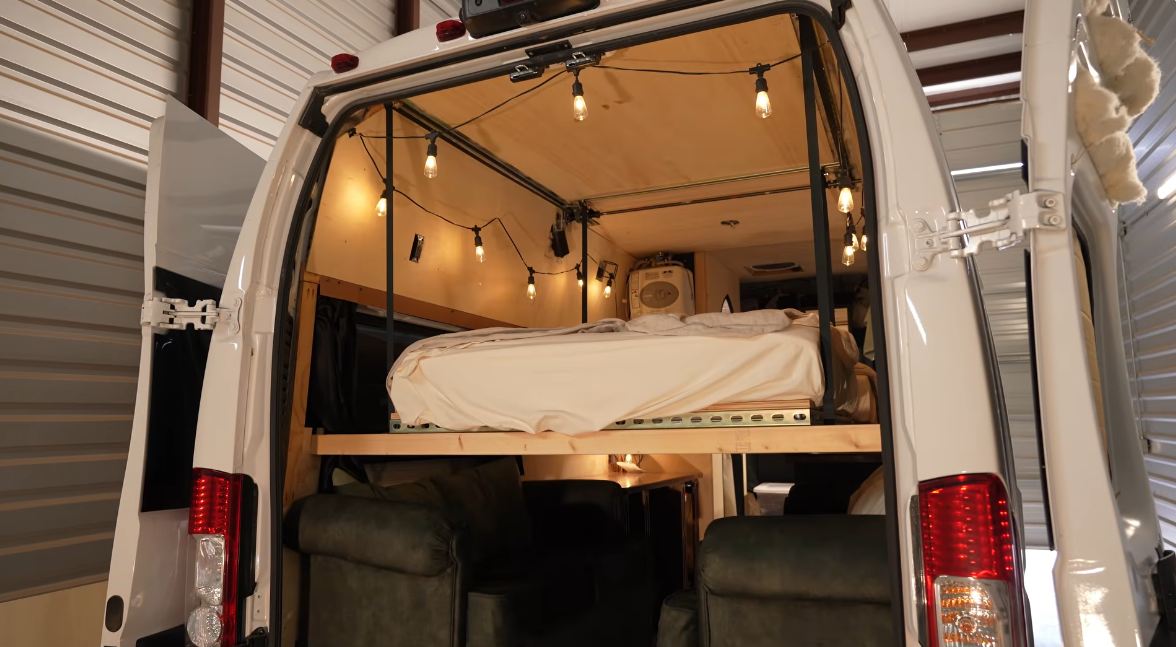

Американські ванлайфери Джиммі та Наталі із каналу Jimmy & Natalie витратили шість місяців на випробування саморобного підйомного ліжка у своєму фургоні, після чого вирішили повністю переробити конструкцію. Результатом став складний, але елегантний механізм із алюмінієвих профілів, пружинних систем та висувних напрямних, який опускається та розкладається практично автоматично.
Що не так із першою версією
Початковий варіант ліжка працював за допомогою двигуна від склоочисника, який опускав каркас на два дерев’яні бруси — їх доводилось вручну встановлювати щовечора. Конструкція з металевих профілів виглядала як будівельний майданчик, дерев’яні підпорки псувались від постійного використання і становили потенційну небезпеку. Пара визнала: це був лише прототип, і час рухатись далі.

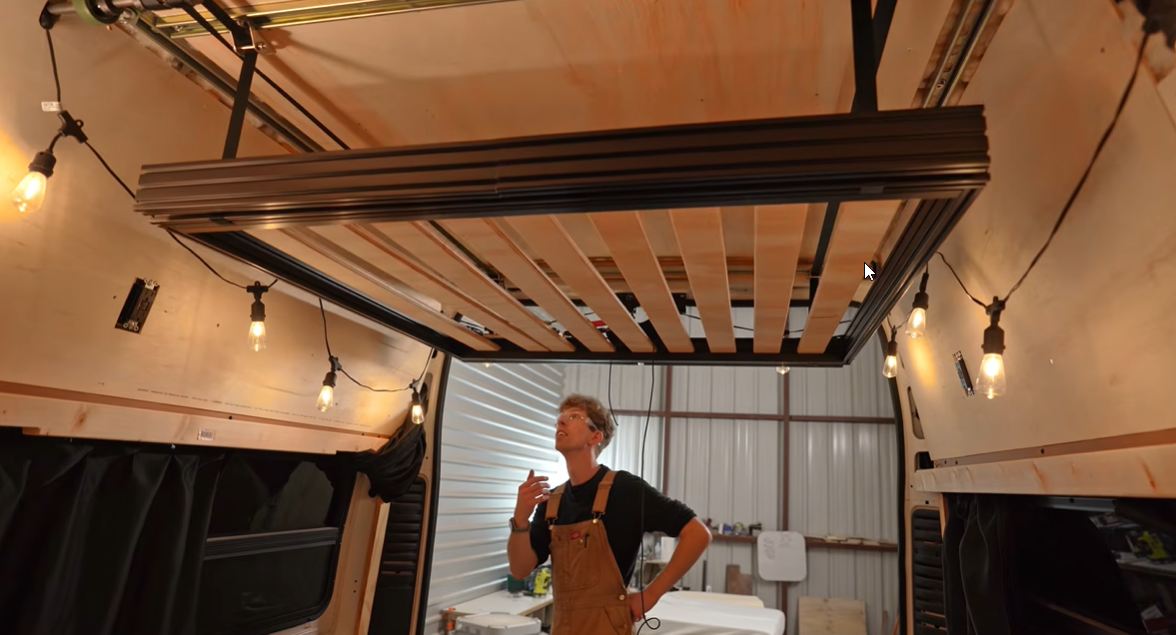

Основою версії 2.0 став екструдований алюмінієвий профіль — той самий матеріал, що використовується у промислових верстатах під маркою 8020. Головний розмір профілю — 1 на 3 дюйми. Замість ручних дерев’яних підпор автори встановили чотири важкі висувні напрямні по кутах каркаса із сумарним навантаженням до 500 фунтів (близько 225 кг). Підйомний механізм із двигуном, приводним валом та ременями вирішили залишити — він працював бездоганно.
Нова конструкція виявилась на 25% легшою за попередню: 62 фунти проти 83 у старому варіанті.
Оскільки стінки фургона ProMaster звужуються доверху, каркас розміром 4 на 4 фути під час підйому складається, а під час опускання має автоматично розширюватись до повного розміру ліжка. Джиммі вирішив цю задачу суто механічно — без жодної електроніки.
Система працює так: мотузка, закріплена на стелі, натягується в міру опускання ліжка і через блоки тягне висувні напрямні назовні. Пружина затримує розкриття доти, доки ліжко не опуститься нижче рівня верхніх шаф — щоб не пошкодити їх. Після заміни металевих скоб на повноцінні блоки тертя зникло, і механізм запрацював плавно.
Спинки дивана як частина ліжка
Окремим завданням стало подовження ліжка: пара вирішила змінити орієнтацію сну та інтегрувати спинки вбудованих диванів у конструкцію. Джиммі виготовив спинки з діамантовою стьобкою власноруч — обтягнув фанеру поролоном та тканиною, продівши декоративні ґудзики через отвори у шаховому порядку. Результат, за словами Наталі, виглядає «як із фабрики».
Механізм підйому спинок вирішили за допомогою вертикальних висувних напрямних та кутових замків. Третю проблему — фіксацію у піднятому положенні — Джиммі розв’язав без покупки нових деталей: шматок тканини замість завісу, гумка від волосся як пружина і два невеликих упори з нахиленим краєм, за які клацає поперечина. Конструкція фіксується автоматично при підйомі й так само просто вивільняється.

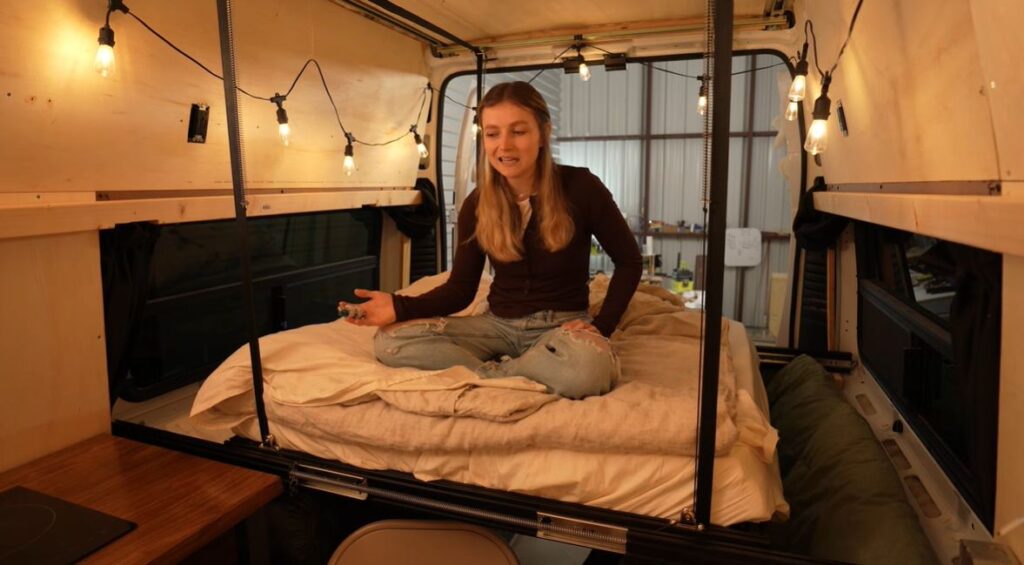

Незважаючи на очевидну складність усієї системи, автори самі жартують, що «переінженерили» своє ліжко. Втім, результат виправдовує зусилля: ліжко опускається, розкривається і складається одним натисканням кнопки, а до завершення оренди місця для стоянки фургона залишилось лише два місяці — тож темп роботи доведеться збільшити.
